法蘭的選擇及安裝規范要求

來源:法蘭|對焊法蘭|不銹鋼法蘭|法蘭盤|法蘭廠家-重慶巨人管道配件有限公司     發布時間:2018-11-24 14:32:25     瀏覽次數:

  法蘭的選擇及安裝規范要求:

  1、在實際中涉及到的相關標準有國內標準(GB /T 9112~9124、HG /T 20592、JB / T 74~86、SH 3406等)、歐盟標準、美國標準、日本標準等,在法蘭選用時要注意標準統一、壓力級別配套(表現在法蘭大小一致,厚薄相同)。

  2、CJJ94—2009(城鎮燃?xì)馐覂?nèi)工程施工與質量驗收規范)

  第4.3.15條第5點規定:當屋面管道采用法蘭連接時,在連接部位的兩端應采用截面積不小于6mm2的金屬導線進行跨接;當采用螺紋連接時,應使用金屬導線跨接。

  第4.3.18條規定:法蘭的安裝位置應便于檢修,不得緊貼墻壁、樓板和管道支架;法蘭連接應與管道同心,法蘭螺孔應對正,管道與設備、閥門的法蘭端面應平行,不得用螺栓強力對口;應使用同一規格的螺栓,安裝方向應一致,螺母緊固應對稱、均勻;螺母緊固后螺栓外露螺紋宜為1~3扣,并應進行防腐處理(抹黃油)。

  3、CJJ33—2005(城鎮燃?xì)廨斉涔こ淌┕づc驗收規范)

  第5.3.4條規定:法蘭端面應與管道中心線垂直,當管道公稱直徑小于或等于300mm時,允許偏差值為1mm;當管道公稱直徑大于300mm時,允許偏差值為2mm。

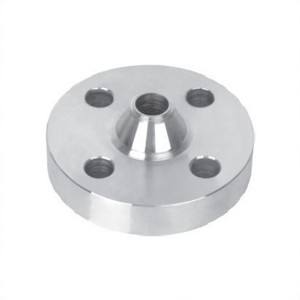

法蘭

  第5.3.5條規定:法蘭連接時應保持平行,其偏差不得大于法蘭外徑的1.5%,且不得大于2mm,不得采用緊螺栓的方法消除偏斜;法蘭連接應保持同一軸線,其螺孔中心偏差不宜超過孔徑的5%,并保證螺栓自由穿入;螺栓與螺孔的直徑應配套,并使用同一規格螺栓,安裝方向一致,緊固后螺栓外露長度不應大于1倍螺距,且不得低于螺母;螺栓緊固后應與法蘭緊貼,不得有楔縫,需要加墊片時,每個螺栓所加墊片每側不應超過1個;法蘭與支架邊緣或墻面距離不宜小于200mm。

  4、GB50540—2009(石油天然氣站內工藝管道工程施工規范)

  第6.4.7條第1點規定:有靜電接地要求的管道,各段鋼管間應導電。當每對法蘭或螺紋接頭間電阻值超過0.03Ω時,應設導線跨接。為有效消除靜電,集團要求五根螺栓以下的法蘭連接時均應加設靜電跨接。

  5、集團設計院《城鎮燃?xì)夤こ潭ㄐ驮O(shè)計》(通用圖)對法蘭靜電跨接作了詳細的要求:

  6、法蘭的防腐要求:法蘭焊接完成后安裝前,要進行刷漆防腐(密封面水線除外)。
